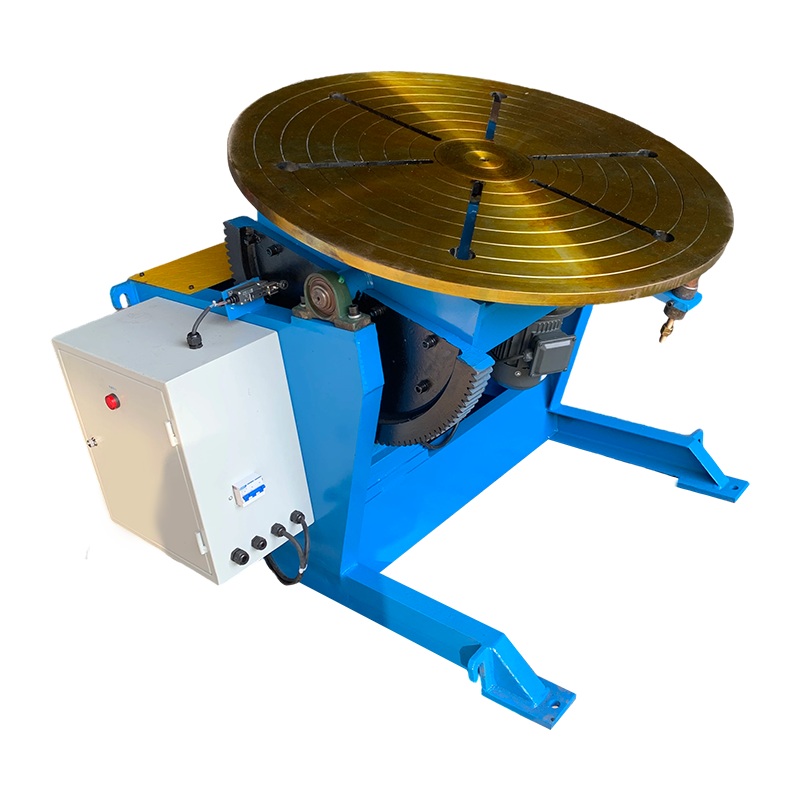

موقعیت جوش معمولی یک تجهیزات اساسی در فرآیندهای جوشکاری صنعتی است که با عملکردهای چرخش و کج استاندارد شده برای تنظیم قطعه کار ثابت در وضعیت های جوشکاری بهینه طراحی شده است. عملکرد چرخش آن از درایو فرکانس متغیر (VFD) برای تنظیم سرعت بدون پله استفاده می‌کند، در حالی که عملکرد کج با سرعت ثابت عمل می‌کند و از موقعیت‌یابی پایدار و کارآمد قطعه کار برای عملیات جوشکاری اطمینان حاصل می‌کند. Wuxi WeldNice Heavy Industry Technology Co., Ltd. به عنوان یک تولید کننده حرفه ای تجهیزات جوشکاری که در سال 2004 تأسیس شد، طراحی، توسعه، ساخت و فروش را ادغام می کند و سری Welding Positioner معمولی آن از استانداردهای کیفیت سختگیرانه پیروی می کند - با پشتیبانی تجهیزات پیشرفته تولید و پردازش، تجهیزات تست کامل و موقعیت سیستم جوشکاری جامع به عنوان نیازهای سیستم تست کامل به عنوان نیاز به کیفیت کامل. سناریوها این دسته تجهیزات که به طور گسترده در جوشکاری قطعه کار با اندازه کوچک تا متوسط استفاده می شود، دسترسی به جوش را افزایش می دهد، زمان تنظیم دستی را کاهش می دهد و پایه ای محکم برای کیفیت جوش ثابت ایجاد می کند، که توسط کاربران داخلی و خارجی متعددی که توسط Wuxi WeldNice در طول سال ها خدمت رسانی شده است، تأیید شده است.
اصل کار
عملکرد دستگاه جوشکاری معمولی بر دو سیستم مکانیکی هسته ای متکی است که طراحی ساختاری آن برای دوام صنعتی بهینه شده است:
- سیستم چرخش: مکانیزم چرخش که توسط یک موتور فرکانس متغیر هدایت می‌شود، انرژی الکتریکی را به گشتاور مکانیکی تبدیل می‌کند تا صفحه گردان قطعه کار را به حرکت درآورد. فناوری VFD تنظیم سرعت بدون پله (معمولاً 0.5-10 دور در دقیقه برای مدل‌های استاندارد) را امکان‌پذیر می‌کند و به اپراتورها این امکان را می‌دهد تا سرعت چرخش را با پارامترهای جوشکاری (مانند جریان، سرعت جوش) مطابق با اندازه قطعه کار و الزامات جوش مطابقت دهند. سیستم چرخش Wuxi WeldNice از انتقال دنده دقیق استفاده می کند و دقت چرخش را در ± 0.1 درجه تضمین می کند که به طور موثر از عیوب جوشکاری ناشی از چرخش ناپایدار جلوگیری می کند.
سیستم کج کردن: مجهز به درایو هیدرولیک یا الکتریکی با سرعت ثابت، مکانیزم کج کردن زاویه قطعه کار (معمولاً 0-90 درجه) را تنظیم می کند تا جوشکاری درزهای افقی، عمودی یا بالای سر را امکان پذیر کند. طراحی با سرعت ثابت تغییرات صاف زاویه را بدون لرزش ناگهانی تضمین می کند و از قطعه کار در برابر برخورد یا انحراف مهره جوش محافظت می کند. ساختار کج کننده موقعیت جوش معمولی Wuxi WeldNice با صفحات فولادی با مقاومت بالا ساخته شده است که تحت آزمایش های باربری سخت قرار می گیرد تا از پایداری در شرایط بار نامی اطمینان حاصل شود.
موارد کاربردی
موقعیت جوش معمولی is widely used in industries requiring standardized welding operations, with typical application scenarios verified by Wuxi WeldNice’s cooperative projects:
- ماشین آلات مهندسی: در تولید بازوهای بیل مکانیکی کوچک و قاب های لودر، تجهیزات قطعه کار را به حالت افقی کج می کند و امکان جوش مسطح درزهای طولی را فراهم می کند. یک تولید کننده داخلی ماشین آلات ساختمانی، موقعیت جوش معمولی Wuxi WeldNice (ظرفیت بار 3000 کیلوگرم) را اتخاذ کرد که زمان تنظیم دستی را تا 40٪ کاهش داد و نرخ عبور جوش را از 85٪ به 98٪ بهبود بخشید.
- مخازن تحت فشار: برای مخازن تحت فشار کوچک (حجم ≤ 500 لیتر)، عملکرد چرخش جوشکاری یکنواخت درزهای محیطی را تضمین می کند، در حالی که عملکرد کج جوشکاری اتصالات فلنج را تسهیل می کند. Wuxi WeldNice 200 مجموعه موقعیت جوش معمولی را برای یک شرکت مخازن تحت فشار آسیای جنوب شرقی ارائه کرده است که از طریق طراحی حفاظتی بهینه با رطوبت محلی و شرایط کارگاهی با دمای بالا سازگار است.
- سازه فولادی: در ساخت قاب های فولادی سبک و نرده های راه پله، تجهیزات زاویه قطعه کار را برای جلوگیری از جوشکاری سربار، کاهش خستگی اپراتور و بهبود کارایی جوش تنظیم می کند. یک سازنده سازه های فولادی اروپایی، محصولات Wuxi WeldNice را به دلیل سازگاری با استانداردهای بین المللی قدرت و عملکرد پایدار در عملیات مداوم طولانی مدت انتخاب کرد.
مقایسه محصول: موقعیت جوش معمولی در مقابل CNC
| بعد مقایسه | موقعیت جوش معمولی (Wuxi WeldNice) | CNC Welding Positioner (مرجع صنعت) |
| حالت رانندگی | چرخش VFD چرخش با سرعت ثابت | سروو درایو CNC (چرخش چرخشی) |
| کنترل دقیق | ±0.1 درجه (چرخش)، ±1 درجه (کج) | ± 0.01 درجه (چرخش)، ± 0.1 درجه (کج) |
| حالت عملیات | کنترل پدال دستی/پا | کنترل خودکار برنامه ریزی شده |
| قطعات کار قابل اجرا | قطعات کار کوچک تا متوسط به شکل منظم با مسیرهای جوشکاری ساده | قطعات کار بزرگ و پیچیده با الزامات جوشکاری دقیق |
| مقرون به صرفه بودن | بالا (راه حل موقعیت یابی در سطح ورودی، هزینه نگهداری کم) | متوسط تا زیاد (سناریوهای با دقت بالا، هزینه نگهداری بالاتر) |
| کاربران معمولی | شرکت های تولیدی کوچک و متوسط، کارگاه های فرآوری | شرکت های بزرگ مقیاس، صنایع تولید تجهیزات پیشرفته |
راهنمای تعمیر و نگهداری
برای اطمینان از عمر مفید (بیشتر از 8 سال برای محصولات Wuxi WeldNice) و عملکرد پایدار دستگاه جوش معمولی، این الزامات نگهداری را دنبال کنید:
تعمیر و نگهداری روزانه (بعد از هر بار استفاده)
- میز چرخان و قاب کج را با یک پارچه خشک تمیز کنید تا لکه های جوش، گرد و غبار و لکه های روغن پاک شود. از استفاده از آب با فشار بالا برای شستشوی قطعات الکتریکی (مانند کنترلر VFD) خودداری کنید.
- سفتی پیچ های اتصال (میز گردان، پایه موتور) را بررسی کنید و در صورت شل بودن آن را سفت کنید. محصولات Wuxi WeldNice از پیچ‌های ضد شل شدن برای کاهش فرکانس نگهداری استفاده می‌کنند.
تعمیر و نگهداری منظم (هر 3 ماه یکبار)
- روغن روان کننده را در جعبه دنده تعویض کنید (از روغن دنده صنعتی 220# همانطور که توسط Wuxi WeldNice توصیه شده است استفاده کنید) تا از انتقال صاف اطمینان حاصل کنید. قبل از پر کردن مجدد روغن قدیمی را کاملاً تخلیه کنید.
- سیستم هیدرولیک (برای مدل های هیدرولیک) را از نظر نشت روغن بازرسی کنید. درزگیرهای آسیب دیده را به موقع تعویض کنید و از روغن هیدرولیک مطابق با استانداردهای ISO VG46 استفاده کنید.
- عملکرد تنظیم سرعت کنترلر VFD را برای اطمینان از عدم وجود نویز غیرعادی یا نوسان سرعت تست کنید. دریچه های دفع گرمای کنترلر را تمیز کنید تا از گرم شدن بیش از حد جلوگیری شود.
رسیدگی به خطا
| خطای مشترک | علت | راه حل |
| مکانیسم کج شدن به هم می‌خورد | روغن کاری ناکافی / چرخ دنده های فرسوده | اضافه کردن روغن روان کننده؛ برای اطمینان از سازگاری، دنده ها را با قطعات یدکی اصلی Wuxi WeldNice تعویض کنید. |
| شکست خود قفل در هنگام کج شدن | مکانیسم قفل آسیب دیده | بلافاصله استفاده را متوقف کنید؛ پرسنل تعمیر و نگهداری حرفه ای ما خدمات تعمیر را در محل ارائه خواهند کرد (در شهرهای بزرگ داخلی و بازارهای کلیدی خارج از کشور موجود است). |
سوالات متداول
Q1: چگونه می توان موقعیت جوش معمولی مناسب را بر اساس پارامترهای قطعه کار انتخاب کرد؟
پاسخ: معیارهای کلیدی انتخاب عبارتند از وزن قطعه کار، سازگاری با اندازه صفحه گردان، و الزامات فرآیند جوشکاری: 1) ظرفیت بار باید 1.2-1.5 برابر وزن قطعه کار باشد (برای حفظ حاشیه ایمنی). 2) قطر صفحه گردان باید 1.3-1.5 برابر حداکثر عرض قطعه کار باشد (برای اطمینان از قرار دادن پایدار). 3) برای جوشکاری درزهای محیطی، محدوده سرعت چرخش VFD مطابق با سرعت جوش (0.5-10 دور در دقیقه برای مدل های استاندارد) را در اولویت قرار دهید. Wuxi WeldNice خدمات مشاوره رایگان ارائه می دهد و کاربران می توانند نقشه های سه بعدی یا پارامترهای قطعه کار را برای دریافت توصیه های سفارشی ارائه دهند.
Q2: آیا می توان سرعت چرخش VFD موقعیت جوش معمولی را فراتر از محدوده استاندارد (0.5-10 دور در دقیقه) سفارشی کرد؟
ج: بله. محدوده سرعت استاندارد (0.5-10 دور در دقیقه) اکثر فرآیندهای جوشکاری معمولی (مانند جوشکاری قوس دستی، جوشکاری MIG/MAG) را پوشش می‌دهد، اما برای سناریوهای خاص (مانند جوشکاری با سرعت پایین قطعات ضخیم، جوشکاری با سرعت بالا صفحات نازک)، Wuxi WeldNice می‌تواند دامنه سرعت را برای کنترل سفارشی کنترل کند. 0.1-15 دور در دقیقه سفارشی سازی بر اساس قدرت موتور و نسبت انتقال گیربکس است که عملکرد پایدار را بدون تأثیر بر عمر مفید تجهیزات تضمین می کند.
Q3: تفاوت بین درایو هیدرولیک و الکتریکی برای عملکرد کج چیست و چگونه انتخاب کنیم؟
پاسخ: تفاوت‌های اصلی در ظرفیت باربری، نرمی عملیات و الزامات نگهداری نهفته است:
- درایو هیدرولیک: مناسب برای مدل های سنگین (ظرفیت بار ≥5000 کیلوگرم)، با گشتاور قوی و کج شدن صاف. نیاز به تعویض منظم روغن و بازرسی نشتی دارد.
- درایو الکتریکی: مناسب برای مدل های سبک تا متوسط (ظرفیت بار ≤5000 کیلوگرم)، با ساختار ساده، هزینه نگهداری کم و مزایای صرفه جویی در انرژی.
Wuxi WeldNice درایو هیدرولیک را برای جوشکاری قطعه کار سنگین (به عنوان مثال، سازه های فولادی بزرگ) و درایو الکتریکی را برای قطعات کوچک تا متوسط (مانند مخازن تحت فشار کوچک) توصیه می کند تا عملکرد و هزینه را متعادل کند.
Q4: آیا می توان از موقعیت جوش معمولی با تجهیزات جوشکاری خودکار (مانند ربات های جوشکاری) استفاده کرد؟
ج: بله. اگرچه موقعیت‌ساز جوش معمولی به‌طور پیش‌فرض از کنترل پدال دستی/پا استفاده می‌کند، اما می‌توان آن را به یک رابط سیگنال (اختیاری) برای اتصال با روبات‌های جوشکاری یا بازوهای جوش خودکار مجهز کرد. اقدامات چرخش و کج کردن تجهیزات را می توان از طریق سیگنال های کنترل خارجی با سیستم جوشکاری هماهنگ کرد و عملیات جوشکاری نیمه اتوماتیک را تحقق بخشید. Wuxi WeldNice سازگاری‌های تطبیقی را با مارک‌های اصلی روبات‌های جوشکاری (مانند FANUC، YASKAWA) تکمیل کرده است و پشتیبانی فنی را برای یکپارچه‌سازی سیستم فراهم می‌کند.
Q5: چه شرایط نصب برای موقعیت جوش معمولی مورد نیاز است؟
A: شرایط اولیه نصب عبارتند از: 1) پایه: زمین بتنی مسطح (ظرفیت باربری ≥ 2 برابر وزن تجهیزات) برای جلوگیری از لرزش در حین کار. 2) منبع تغذیه: جریان متناوب سه فاز 380V/50Hz (نوسان ولتاژ ≤±10%)، با حفاظت مدار مستقل (به عنوان مثال، محافظ نشتی). 3) محیط: داخل یا نیمه باز (جلوگیری از باران مستقیم)، دمای محیط -10 درجه سانتیگراد تا 45 درجه سانتیگراد، رطوبت نسبی ≤85٪. Wuxi WeldNice دستورالعمل های نصب دقیقی را برای هر محصول ارائه می دهد و خدمات راهنمایی نصب در محل را برای مدل های بزرگ ارائه می دهد.
